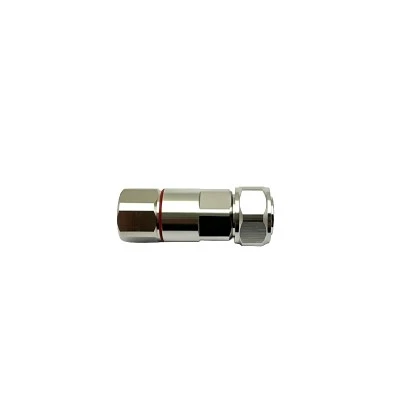

Connector RF PIM 4.3-10 baix 4310-J1/2 Jack femella per a cable d'alimentació coaxial d'1/2 polzada

Com a fabricant de fonts dedicat profundament implicat en la indústria del connector coaxial de RF, hem assistit a la ràpida evolució de les xarxes de comunicacions mòbils de 4G a 5G. Entenem que en matrius d'antenes denses i sistemes complexos d'estació base, cada node de connexió afecta directament el rendiment global de la xarxa. Per tant, presentem amb orgull el connector RF 4.3-10{-J1/2. Aquest producte és la nostra solució bàsica adaptada a les estrictes demandes d'equips de comunicació de nova generació que ofereixen "mida compacta, intermodulació passiva baixa (PIM baix) i instal·lació fàcil". Està dissenyat per ajudar els nostres clients a aconseguir un rendiment de RF superior en espais limitats.

El 4.3-10-J1/2 és un connector coaxial de RF de baixa intermodulació passiva (PIM baix) dissenyat específicament per a sistemes de comunicacions mòbils. La "J" designa l'estructura masculina (pin) i la "1/2" indica que està desenvolupada a mida-per a cables coaxials súper-flexibles o ondulats d'1/2-polzada. En comparació amb els connectors DIN 7/16 tradicionals, la nostra sèrie 4.3-10 redueix el volum en un 40% i el pes en un 60%. Això no només estalvia un espai important a l'extrem de l'antena, sinó que també permet un aparellament ràpid sense eines. Amb el suport de més de 30 anys d'herència de fabricació de precisió, aquest connector ofereix un rendiment PIM baix líder en el sector i capacitats impermeables/resistents a la pols excepcionals, alhora que manté una empremta ultracompacte.

Aquest connector funciona basat en el mecanisme de línia de transmissió coaxial de 50Ω. Elèctricament, el pin central intern d'alta-precisió aconsegueix un contacte superficial amb el receptacle femella d'acoblament, assegurant una transmissió de senyal de RF molt eficient i de baixa-pèrdua. Les carcassas metàl·liques exteriors s'acoblen amb força mitjançant un mecanisme de bloqueig innovador (suport de les opcions de bloqueig roscat,-manual o push-tirar ràpid-) per formar un circuit conductor exterior complet. Aquest disseny proporciona un blindatge electromagnètic integral de 360 ​​graus, aïllant eficaçment la interferència electromagnètica (EMI) externa i evitant les fuites de senyal. Mecànicament, la separació dels plànols elèctric i mecànic garanteix que, mentre s'aconsegueix un rendiment PIM baix, el connector ja no depèn excessivament del parell de bloqueig, reduint significativament la dificultat d'instal·lació.

El connector 4.3-10-J1/2 consta principalment dels següents components bàsics:

Conductor exterior (cos):Fabricat amb llautó o acer inoxidable d'alta-qualitat amb un acabat de tri-metall o bronze blanc, que ofereix una excel·lent resistència a la corrosió, suport mecànic i blindatge electromagnètic.

Conductor interior (pin):Fabricat amb coure d'alta-conductivitat i xapat amb or dur per minimitzar la resistència de contacte, millorar l'eficiència de transmissió d'alta-freqüència i millorar la resistència a l'oxidació.

Aïllant dielèctric:Col·locat entre els conductors interior i exterior, utilitzant politetrafluoroetilè (PTFE) de primera qualitat per suportar el conductor interior, mantenir una impedància característica constant i proporcionar aïllament elèctric.

Mecanisme de tancament i tancament:La part posterior està equipada amb un anell d'urpa de polímer i una junta tòrica de goma de silicona{0}. Combinat amb una femella de bloqueig de precisió, això garanteix una classificació IP68 impermeable i a prova de pols tant en estat aparellat com no acoblat.

A continuació es mostren les especificacions estàndard de rendiment elèctric i mecànic per al connector 4.3-10-J1/2:

Impedància característica: 50Ω

Interval de freqüència:0-3GHz

Intermodulació passiva (PIM):Menor o igual a -166 dBc @ 2x43 dBm

Relació d'ona estacionària de tensió (VSWR):Menor o igual a 1,15 @ 3 GHz

Resistència de contacte:Conductor interior Menor o igual a 1,5 mΩ, Conductor exterior Menor o igual a 1,0 mΩ

Resistència d'aïllament:Major o igual a Major que o igual a 10000mΩ

Tensió de suport dielèctric:Superior o igual a 750 V rms (al nivell del mar)

Classificació de protecció d'entrada:IP68 (estat acoblat, 2 metres de profunditat d'aigua durant 1 hora)

Vida mecànica:Major o igual a 100 cicles d'aparellament

Interval de temperatura de funcionament:-65 graus ~ +165 graus

Compliment mediambiental:Totalment compatible amb els estàndards RoHS / REACH

Amb la seva mida compacta i un rendiment elèctric excepcional, el connector 4.3-10-J1/2 s'utilitza àmpliament en els camps següents:

Estacions base macro i micro 5G/4G:Per a connexions de cable de pont entre les RRU (Unitats de ràdio remotes) i les antenes, adaptant-se perfectament a les restriccions espacials de les matrius d'antenes d'alta -densitat (p. ex., MIMO massiu).

Sistemes d'antena distribuïda (DAS):Aplicable per a equips de cobertura de senyal en entorns interiors complexos, com ara centres comercials, metro i aeroports.

Microones i comunicacions per satèl·lit:Per a enllaços estables de transmissió de senyals d'{0}}alta freqüència.

Equips de prova i mesura:Serveix com a interfícies dedicades per a càrregues de prova PIM baixes, kits de calibratge i analitzadors de RF.

Per garantir el rendiment òptim del connector 4.3-10-J1/2, observeu les directrius següents durant la instal·lació i el funcionament:

Funcionament adequat:Per a les versions de mà-cargol o empènyer-estirar, no calen eines; simplement gireu o premeu/estireu per completar la connexió. Per a les versions roscades, utilitzeu una clau de torsió específica i eviteu-apretar massa.

Manteniu les interfícies netes:Inspeccioneu i netegeu sempre les cares del passador i l'aïllant abans de l'aparellament. Fins i tot la pols microscòpica o les encenalls de metall són els principals culpables dels valors PIM elevats i la degradació del senyal.

Procés de terminació del cable:Seguiu estrictament els nostres dibuixos de dimensions de desmuntatge proporcionats per garantir una unió de soldadura o crimpada sòlida i segura, evitant la separació del cable i el desajust d'impedància.

Mesures d'impermeabilització:Tot i que el producte en si té una classificació IP68, per a l'exposició a l'exterior-a llarg termini en entorns durs, recomanem aplicar una cinta addicional impermeable o un tub termoretràctil- al punt de connexió per a una protecció dual.

Embalatge:L'embalatge estàndard inclou bosses anti-estàtiques individuals, envasades en cartró ondulat-d'alta resistència amb materials d'amortiment per protegir els connectors de la compressió i la humitat durant el transport marítim o aeri de llarga-distància. L'embalatge de palets personalitzats també està disponible a petició.

Temps de lliurament:Per als productes estàndard 4.3-10-J1/2, normalment mantenim un ampli inventari, que permet l'enviament en un termini d'1 a 3 dies hàbils després de la confirmació de la comanda. Per a mecanismes de bloqueig especials o comandes personalitzades a granel, el cicle de producció estàndard és d'aproximadament 15 dies hàbils. El termini de lliurament exacte es confirmarà en fer la comanda.

Com a fàbrica d'origen amb més de 30 anys d'història,Zhenjiang Tongda Electronics Co., Ltd.sempre ha considerat la innovació tecnològica i la qualitat inquebrantable com la línia de vida del nostre negoci. No només oferim connectors de la sèrie 4.3-10 que compleixen els estàndards internacionals IEC, sinó que també confiem en el nostre centre d'investigació tecnològica d'enginyeria de nivell provincial-per resoldre diversos reptes de personalització no estàndard i adaptació de cables especials en qualsevol moment. Si busqueu un soci que entengui la tecnologia, prioritzi la qualitat i garanteixi un lliurament estable, visiteu el nostre lloc web oficial per explorar el nostre catàleg de productes complet. Us convidem sincerament a deixar-nos un missatge o contactar amb nosaltres per correu electrònic/telèfon. El nostre equip tècnic us oferirà assessorament professional en selecció i solucions de cotització altament competitives a la primera oportunitat!
